全金属硬碰硬双向密封蝶阀
全金属硬碰硬双向密封蝶阀

全金属硬碰硬双向密封蝶阀,高端品质,以国产代进口,是国内众多电力、供热和化工企业的共同选择。压力等级最高:2500LB,通径:DN80-DN3000,使用温度:-196℃—850℃。

结构特点

一:双向承压

全金属硬碰硬双向密封蝶阀通过自主研发的设计软件,分析优化三个偏心参数,提高关键零部件的形位公差和尺寸公差精度等手段,实现阀门双向承压,可随意流向安装。双向压通过了国家专业检测机构检测。


二:全金属密封结构

全金属硬碰硬双向密封蝶阀的结构为金属片与石墨 层叠安装,多层次密封面里的石墨易受流体冲蚀,使用受命短。而国工全金属硬碰硬双向密封蝶阀的密封副即密封环与阀座是采用全金属锻造而成的,密封环可堆焊或喷焊各种耐磨耐温合金,其优点为:抗冲刷、密封比压小、扭矩小、寿命长、耐磨损。


三:独特的第二偏心设计

常规全金属硬碰硬双向密封蝶阀第二偏心直接把阀杆偏移阀体通道,密封面通道和阀体通道为同一轴心,其阀体受力非均匀受力。

而全金属硬碰硬双向密封蝶阀的第二偏心是密封通道和阀体通道的偏移,而阀杆和阀体通道在同一轴心,这样其阀体两侧对称、受力均匀。


四:双斜面/面密封结构

国工全金属硬碰硬双向密封蝶阀密封面形式采用双斜面/面密封结构,减小了径向偏心,极大的增加了密封面宽度,使阀门的密封比压小,抗摩擦,同时降低了阀门的操作扭矩。


五:可现场更换密封环、阀杆与驱动花键连接结构

国工全金属硬碰硬双向密封蝶阀,整体设计使用寿命50年,阀座和密封环耐热水冲刷设计寿命30年。

国工把蝶阀做为设备设计,使其每个易损零配件均可现场更换。阀杆与蝶板、阀杆与驱动,都采用花键连接结构,受力均匀,拆装方便,降低了产品长期使用维护成本。

下阀杆固定轴结构,钢性更好,可缩短阀杆插入蝶板的连接位,使通道流阻更小。

上阀杆无销防吹出结构,驱动部位比蝶板受力部位小10%,防止内部阀杆断裂。双阀杆的设计结构解决了热膨胀导致的阀杆与蝶板、阀体的膨胀不一致问题。


六:双向密封零泄漏

国工全金属硬碰硬双向密封蝶阀,可保证在实验时1.1倍的公称压力下双向零泄漏,使用中双向全压差下的零泄漏。


七:真正意义上的耐火结构

常规的全金属硬碰硬双向密封蝶阀,多层次密封圈在高温下软质材料和金属片容易剥离,甚至使金属密封圈失去支撑,失去密封功能,不能达到耐火的功能。

而国工全金属硬碰硬双向密封蝶阀因为是全金属阀座和密封圈的密封结构,完全适应高温工况,且双向零泄漏,可实现真正意义上的耐火功能。


八:自润滑轴套设计,更大程度解决了阀杆与阀杆孔抱死的问题。上下轴承防尘结构,可加螺旋槽防结晶结构。


九:带碟簧的动载填料机构:可自动补偿填料损耗,防止介质外漏。

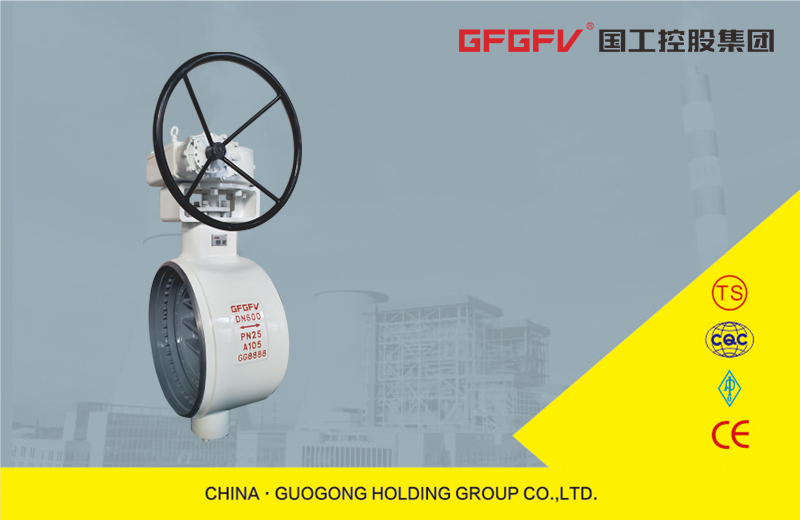

全金属硬碰硬双向密封蝶阀(图1)

设计规范


    设计与制造:

    焊接尺寸:GB/T 12224

    结构长度:GB/T 12221-2005

    试验与检验:GB/T13927    GB/T26480


性能参数


    产品规格:DN80-DN3000

    压力等级:1.0-42MPa(150LB-2500LB)

    适用介质:水、蒸汽、导热油

    适用温度:-196℃—850℃

    传动方式:涡轮传动、气动传动、电动传动、液动传动



    产品尺寸

全金属硬碰硬双向密封蝶阀(图2)

公称压力 PN0.6MPa

公称压力 PN1.0MPa

DN

外形尺寸

WT (kg)

外形尺寸

WT (kg)

mm

L

D

d

H

H1

A

B

L

D

d

H

H1

A

B

600

390

636

602

499

1280

570

660

450

390

636

602

499

1280

570

660

465

700

430

726

692

566

1480

750

550

660

430

726

692

566

1480

750

550

680

800

470

826

792

632

1608

750

550

780

470

826

792

632

1608

750

550

810

900

510

926

892

693

1857

750

550

820

510

926

892

693

1857

750

550

860

1000

550

1028

992

757

2038

900

750

1460

550

1028

992

757

2038

900

750

1625

1200

630

1228

1192

851

2237

1000

925

1590

630

1228

1192

851

2237

1000

925

1770

1400

710

1428

1392

876

2411

1000

925

2185

710

1428

1392

876

2411

1000

925

2425

1600

790

1628

1592

1095

2756

1000

925

3210

790

1628

1592

1095

2756

1000

925

3560

1800

870

1828

1792

1214

3093

1100

980

4090

870

1828

1792

1214

3093

1100

980

4545

2000

950

2028

1992

1332

3355

1100

980

5610

950

2028

1992

1332

3355

1100

980

6230


公称压力 PN1.6MPa

公称压力 PN1.6MPa

DN

外形尺寸

WT (kg)

DN

外形尺寸

WT (kg)

mm

L

D

d

H

H1

A

B

mm

L

D

d

H

H1

A

B

80

114

90

78

90

356

180

200

27

600

390

636

602

509

1369

570

660

457

100

127

110

96

100

375

180

200

34

700

430

726

692

572

1492

750

550

810

125

140

135

121

113

401

180

200

41

800

470

826

792

638

1622

750

550

1093

150

210

161

146

130

450

270

280

43

900

510

926

892

700

1924

750

550

1410

200

230

222

202

205

545

400

425

81

1000

550

1028

992

765

2054

900

750

1870

250

250

278

254

235

630

400

425

102

1200

630

1228

1192

860

2259

1000

925

2082

300

270

330

303

275

715

450

560

132

1400

710

1428

1392

986

2610

1000

925

2850

350

290

382

351

309

817

450

560

164

1600

790

1628

1592

1106

2856

1000

925

4235

400

310

432

398

346

923

535

580

193

1800

870

1828

1792

1226

3121

1100

980

5346

450

330

484

450

392

1059

535

580

238

2000

950

2028

1992

1345

3385

1100

980

7328

500

350

535

501

427

1126

535

580

302

-

-

-

-

-

-

-

-

-


公称压力 PN2.5MPa

公称压力 PN4.0MPa

DN

外形尺寸

WT (kg)

外形尺寸

WT (kg)


mm

L

D

d

H

H1

A

B

L

D

d

H

H1

A

B

80

114

90

78

90

356

180

200

38

180

90

78

108

430

180

200

39

100

127

110

96

106

387

180

200

40

190

110

96

108

392

180

200

50

125

140

135

121

122

413

180

200

60

200

135

120

120

414

180

200

75

150

210

161

146

136

459

270

280

65

210

161

145

135

494

270

280

100

200

230

222

202

215

585

400

425

85

230

222

200

202

578

400

425

135

250

250

278

254

247

649

400

425

135

250

278

252

235

673

400

425

190

300

270

330

303

288

771

450

560

175

270

330

301

280

793

450

560

240

350

290

382

351

333

929

450

560

195

290

382

351

315

921

450

560

320

400

310

432

398

359

993

535

580

295

310

432

398

355

1021

535

580

450

450

330

484

450

405

1053

535

580

350

330

484

448

370

1143

535

580

500

500

350

535

501

444

1245

535

580

510

350

535

495

420

1192

535

580

560

600

390

636

602

521

1750

570

660

625

390

636

595

490

1327

570

660

720

700

430

726

692

586

1519

750

550

925

-

-

-

-

-

-

-

-

800

470

826

792

659

1659

750

550

1260

-

-

-

-

-

-

-

-

900

510

926

892

720

1829

750

550

1790

-

-

-

-

-

-

-

-

1000

550

1028

992

780

1949

900

750

1940

-

-

-

-

-

-

-

-

1200

630

1228

1192

889

2243

1000

925

2810

-

-

-

-

-

-

-

-

1400

710

1428

1392

1000

2262

1000

925

3500

-

-

-

-

-

-

-

-
