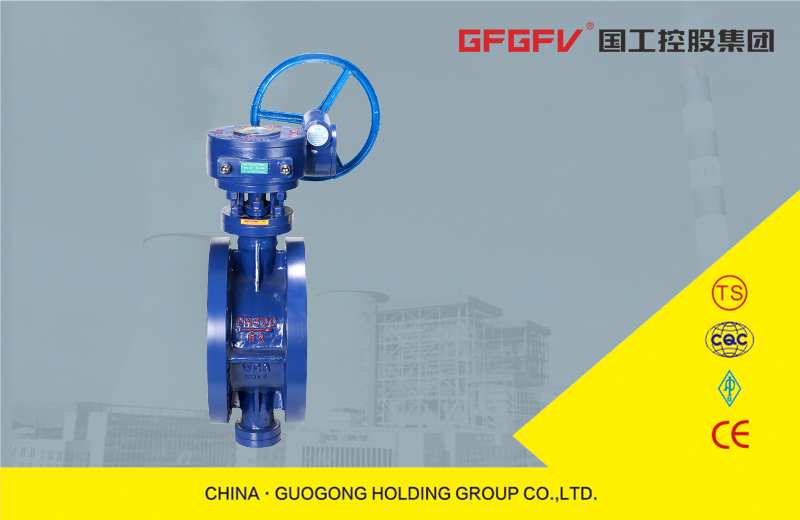

三偏心金属硬密封蝶阀
三偏心金属硬密封蝶阀

硬密封蝶阀是我公司技术人员在吸收国外同类产品结构和特点,克服了原有产品在使用中存在的缺陷后而优化设计的,使其寿命更耐久,密封更可靠。蝶阀采用三维偏心设计原理,密封副由两个重合的圆锥体斜截面组成,蝶板旋转中心经过对阀体、阀座的偏心值后,实现开启和关闭的瞬间接触和分离,并由蝶板密封圈金属与石墨层叠结构实现迷宫式密封,既能使阀门的开关扭矩小又能保证蝶阀密封性能,双向承压蝶阀采用减小偏心值和增强蝶板、阀轴、执行机构等的强度来实现蝶阀进出口双向密封零泄漏。

结构特点

1、采用了斜置椭圆蝶板径向动平衡密封系统,阀门进出口两侧受力近似平衡,阀门的开启力矩较小,正反向密封性能可靠,可达到双向承压100%;
2、阀门密封面采用整体式金属密封圈,经过高精度机械加工而成,密封截面为椭圆型,它与阀座金属密封面组成密封副。阀门启闭时,蝶板密封面沿360°圆周各点瞬间接触或脱离,能快速准确实现开启或关闭动作;
3、采用了三偏心结构,即在双偏心蝶阀的基础上增加了一个角度偏心。

执行标准

设计规范:GB/T 12238、JB/T8527
法兰连接:GB/T 9113、JB/T79、HG20592
结构长度:GB/T12221
试验与检验:GB/T13927

性能参数

主要材质:铸钢、不锈钢、铬钼钢、合金钢、双相钢
产品型号:DS343H
产品规格:DN50~2000mm
压力等级:PN0.6~4.0MPa
适用介质:空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
适用温度:碳钢:-29℃~425℃    不锈钢:-40℃~600℃
驱动方式:蜗轮传动、气动传动、电动传动、液动传动

产品尺寸

三偏心金属硬密封蝶阀(图1)


DN

结构长度 (标准值)

外形尺寸(参考值)

连接尺寸(标准值)

L

H

D343H

PN0.25MPa

PN0.6MPa

PN1.0MPa

毫米

英寸

H1

A1

B1

D

D1

Z-d

D

D1

Z-d

D

D1

Z-d

40

1 1/2

106

140

107

330

180

200

130

100

4-14

130

100

4-14

150

110

4-18

50

2

108

150

112

350

180

200

140

110

4-14

140

110

4-14

165

125

4-18

65

2 1/2

112

170

115

370

180

200

160

130

4-14

160

130

4-14

185

145

4-18

80

3

114

180

120

380

180

200

190

150

4-18

190

150

4-18

200

160

8-18

100

4

127

190

138

420

180

200

210

170

4-18

210

170

4-18

220

180

8-18

125

5

140

200

164

460

180

200

240

200

8-18

240

200

8-18

250

210

8-18

150

6

140

210

175

555

270

280

265

225

8-18

265

225

8-18

285

240

8-22

200

8

152

230

200

760

400

425

320

280

8-18

320

280

8-18

340

295

8-22

250

10

165

250

243

830

400

425

375

335

12-18

375

335

12-18

395

350

12-22

300

12

178

270

250

895

450

560

440

395

12-22

440

395

12-22

445

400

12-22

350

14

190

290

280

950

450

560

490

445

12-22

490

445

12-22

505

460

16-22

400

16

216

310

305

1190

535

580

540

495

16-22

540

495

16-22

565

515

16-26

450

18

222

330

350

1255

535

580

595

550

16-22

595

550

16-22

615

565

20-26

500

20

229

350

380

1305

535

580

645

600

20-22

645

600

20-22

670

620

20-26

600

24

267

390

445

1340

570

660

755

705

20-26

755

705

20-26

780

725

20-30

700

28

292

430

480

1520

750

550

860

810

24-26

860

810

24-26

895

840

24-30

800

32

318

470

530

1710

750

550

975

920

24-30

975

920

24-30

1015

950

24-33

900

36

330

510

580

1810

750

550

1075

1020

24-30

1075

1020

24-30

1115

1050

28-33

1000

40

410

550

650

1960

900

750

1175

1120

28-30

1175

1120

28-30

1230

1160

28-36

1200

48

470

630

760

2250

1000

925

1375

1320

32-30

1405

1340

32-33

1455

1380

32-39

1400

56

530

710

850

2435

1000

925

1575

1520

36-30

1630

1560

36-36

1675

1590

36-42

1600

64

600

790

1030

2780

1000

925

1790

1730

40-30

1830

1760

40-36

1915

1820

40-48

1800

72

670

870

1230

3020

1100

980

1990

1930

44-30

2045

1970

44-39

2115

2020

44-48

2000

80

760

950

1350

3270

1100

980

2190

2130

48-30

2265

2180

48-42

2325

2230

48-48



DN

结构长度 (标准值 )

外形尺寸(参考值)

连接尺寸(标准值)

H

D343H

PN1.6MPa

PN2.5MPa

L

毫米

英寸

H1

A1

B1

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

165

125

4-18

165

125

4-18

65

2 1/2

112

170

115

370

180

200

185

145

4-18

185

145

8-18

80

3

114

180

120

380

180

200

200

160

8-18

200

160

8-18

100

4

127

190

138

420

180

200

220

180

8-18

235

190

8-22

125

5

140

200

164

460

180

200

250

210

8-18

270

220

8-26

150

6

140

210

175

555

270

280

285

240

8-22

300

250

8-26

200

8

152

230

200

760

400

425

340

295

12-22

360

 310

12-26

250

10

165

250

243

830

400

425

405

355

12-26

425

 370

12-30

300

12

178

270

250

895

450

560

460

410

12-26

485

430

16-30

350

14

190

290

280

950

450

560

520

470

16-26

555

490

16-33

400

16

216

310

305

1190

535

580

580

525

16-30

620

550

16-36

450

18

222

330

350

1255

535

580

640

585

20-30

670

 600

20-36

500

20

229

350

380

1305

535

580

715

650

20-33

730

 660

20-36

600

24

267

390

445

1340

570

660

840

770

20-36

845

770

20-39

700

28

292

430

480

1520

750

550

910

840

24-36

960

 875

24-42

800

32

318

470

530

1710

750

550

1025

950

24-39

1085

 990

24-48

900

36

330

510

580

1810

750

550

1125

1050

28-39

1185

1090

28-48

1000

40

410

550

650

1960

900

750

1255

1170

28-42

1320

1210

28-56

1200

48

470

630

760

2250

1000

925

1485

1390

32-48

1530

1420

32-56

1400

56

530

710

850

2435

1000

925

1685

1590

36-48

1755

1640

36-62

1600

64

600

790

1030

2780

1000

925

1930

1820

40-56

1975

1860

40-62

1800

72

670

870

1230

3020

1100

980

2130

2020

44-56

2195

2070

44-70

2000

80

760

950

1350

3270

1100

980

2345

2230

48-62

2425

2300

48-70



DN

结构长度 (标准值 )

外形尺寸(参考值)

连接尺寸(标准值)

H

D343H

PN4.0MPa

L

毫米

英寸

H1

A1

B1

D

D1

Z-d

50

2

108

150

112

350

180

200

165

125

4-18

65

2 1/2

112

170

115

370

180

200

185

145

8-18

80

3

114

180

120

380

180

200

200

160

8-18

100

4

127

190

138

420

180

200

235

190

8-22

125

5

140

200

164

460

180

200

270

220

8-26

150

6

140

210

175

555

270

280

300

250

8-26

200

8

152

230

200

760

400

425

375

320

12-30

250

10

165

250

243

830

400

425

450

385

12-33

300

12

178

270

250

895

450

560

515

450

16-33

350

14

190

290

280

950

450

560

580

510

16-36

400

16

216

310

305

1190

535

580

660

585

16-39

450

18

222

330

350

1255

535

580

685

610

20-39

500

20

229

350

380

1305

535

580

777

670

20-42
