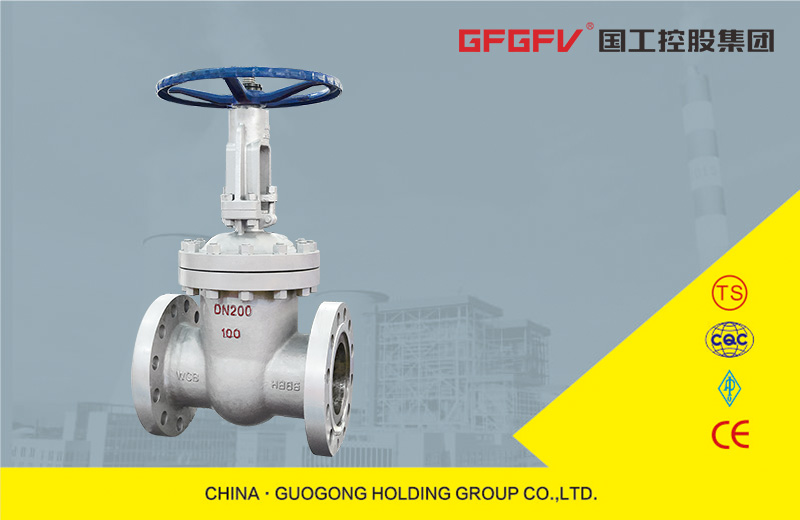

高压闸阀
高压闸阀

高压闸阀适用于公称压力PN1.6~42.0MPa(CL150-CL2500),工作温度-46~600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。

其主要结构特点有:

1、产品结构合理、密封可靠、性能优良、造型美观。

2、密封面堆焊Co基硬质合金,耐磨、耐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性及抗擦伤性。

4、阀门设有倒密封结构,密封可靠。

5、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。


结构特点

1、流体阻力小,密封面受介质的冲刷和侵蚀小(闸板开启高度高);
2、开启较有力,密封性能好,介质流向不受限制,不扰流,不降压力;
3、形体简单,制造工艺性好,适用范围广。

执行标准

设计规范:GB/T12234
结构长度:GB/T122
连接法兰:JB/T 79、GB/T9113、HG/T20592
试验与检验:GB/T13927、JB/T9092
压力-温度:GB/T 12224

性能参数

产品规格:DN40~800mm
压力等级:PN1.6~16.0
适用介质:水、蒸汽、油品、硝酸类、醋酸类等
适用温度:≤550℃

产品尺寸

高压闸阀(图1)

DN(mm)

L

D

D1

D2

b-f

z-φd

H

Z40H-10C       Z40Y-10P/R/PL/RL               Z40W-10P/R/PL/RL     Z40Y-10I (KZ41Y)

Z41Y-10C       Z41Y-10P/R/PL/RL                Z41W-10P/R/PL/RL     Z41Y-10I (KZ41Y)

15

108

95

65

45

16-2

4-14

185

20

117

105

75

58

18-2

4-14

200

25

127

115

85

68

18-2

4-14

225

32

140

140

100

78

18-2

4-18

275

40

240

150

110

88

18-3

4-18

290

50

250

165

125

102

18-3

4-18

345

65

270

185

145

122

18-3

8-18

360

80

280

200

160

138

20-3

8-18

380

100

300

220

180

158

20-3

8-18

430

125

325

250

210

188

22-3

8-18

520

150

350

285

240

212

22-3

8-22

600

200

400

340

295

268

24-3

8-22

765

250

450

395

350

320

26-3

12-22

930

300

500

445

400

370

26-4

12-22

1080

350

550

505

460

430

26-4

16-22

1200

400

600

565

515

482

26-4

16-26

1400

450

650

615

565

532

28-4

20-26

1500

500

700

670

620

585

28-4

20-26

1630

600

800

780

725

685

34-5

20-30

1830

700

900

895

840

800

34-5

24-30

1930
