过滤球阀

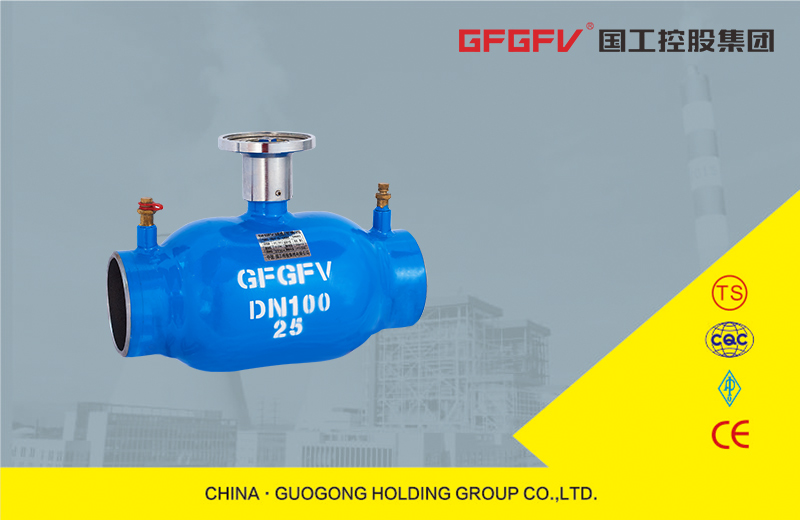

过滤球阀

过滤球阀,有一阀多用的功能,既起到介质切断作用,同时拥有过滤功能,这样既省了安装空间,也可以节省传统的前置过滤器,安装清洗简单,方便,全焊接结构,使用寿命更长久。


产品详情

结构特点

1、整体式焊接球阀,不会有外部泄漏现象。

2、阀座是由PTFE密封环及弹簧构成,对压力和温度的变化适应能力强,在使用范围内不会产生任何泄漏。
3、球体的加工过程由先进的计算机检测仪跟踪检测,球体的加工密度高。
4、密封环采用含量20%Carbon碳素的C-PTFE材质,保障完全无泄漏。
5、与同类相同规格产品相比,阀体小,重量轻,外形美观,使用寿命长。
6、阀体、球体及边阀体均采用有缝钢管压制成型。阀杆处采用双道"O型圈"密封,并且具有防吹出功能。
7、过滤网与球体合为一体,滤网球阀链接在管道中本身有过滤功能,可以替代过滤器进行使用,起到一阀多用的效果,节省了管道安装 空间及运营成本,可以阻拦直径大于4.5mm的杂质通过。
8、滤网采用坡型口设计,保障阀门在阻断杂质颗粒情况下介质正常通过,阀门正常工作。采用泄压阀设计,可调节阀体内外压差,提高阀门安全性能,同时可采用螺纹球阀替代泄压阀,操作更省时、省力、方便、灵活。


执行标准

设计规范:API 6D、ASMEB 16.34
压力-温度等级:ASME B16.34、API608
结构长度:ASME B16.10、GB12221
对焊端形式:ASME B16.25、ASME B31.4/31.8
检验与试验:API 598、API 6D、GB13927
耐火试验:API 607、API 6FA


性能参数

公称通径:DN200-DN350
公称压力:PN1.6-PN6.4MPa
使用温度:-29℃~200℃
操作方式:手柄、齿轮、电动、气动 Handle, gear, electric, pneumatic
使用范围:供热管网、污水处理、空调管网、发电厂、石油管线等工业管线领域。
使用介质:水、气、油等无腐蚀性介质


产品尺寸

GLQ367F全焊接过滤球阀(图1)


                    DN(mm)

                    A

                    L

                    L1

                    L2

                    D

                    D1

                    H

                    GOST

                    EN



                    DN200

                    198

                    400

                    270

                    178

                    219.0

                    219.1

                    273

                    318

                    DN250

                    225

                    559

                    332

                    222

                    273.0

                    273.1

                    351

                    395

                    DN300

                    245

                    635

                    407

                    282

                    323.9

                    323.9

                    425

                    467

                    DN350

                    319

                    762

                    455

                    455

                    377.0

                    355.6

                    508

                    540
