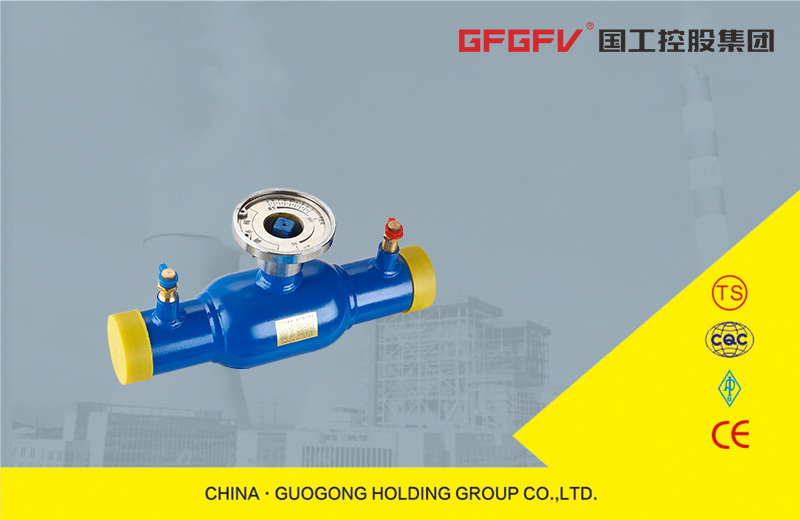

W型流量调节测温球阀
W型流量调节测温球阀

W型流量调节测温球阀应用于天然气、石油、供热、化工及热电管网等长输管线领域,作为开跟关的控制装置。阀体采用碳钢或不锈钢无缝钢管/钢板压制成形的全焊结构,球体有浮动式和固定式两种结构;阀座结构采用活塞效应和磨损补偿的设计,密封结构设计为单道和双道软密封圈和金属密封面与球体形成多级密封,保证该系列球阀安全可靠长期稳定的运行。该球阀具有体积小,重量轻,密封无泄露,无需维修保养,使用寿命长,操作方便等优点。


产品详情
结构特点

1、阀杆可根据用户具体安装情况加长,以便于地面操作;
2、相对于同规格的常规球阀具有体积小、重量轻、外形美观、经久耐用等优点;
3、阀座密封面材料根据使用介质不同可选用PTFE、尼龙、合金钢、硬质合金等,能较大范围适应不同的温度、压力和腐蚀性要求;
4、采用全焊结构,没有中法兰泄漏,与管道用对焊连接或法兰连接。前者没有管道和阀门法兰连接的泄漏,后者便于拆卸维修阀门。

执行标准

设计规范:API 6D、ASMEB 16.34
压力-温度等级:ASME B16.34、API608
结构长度:ASME B16.10、GB12221
对焊端形式:ASME B16.25、ASME B31.4/31.8
检验与试验:API 598、API 6D、GB13927
耐火试验:API 607、API 6FA

性能参数

阀门型号:Q61F
连接方式:焊接,对焊
压力等级:PN 4.0MPa
产品规格:DN15~200mm
产品材质:WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选
适用温度:-29℃≤t≤200 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质:水、石油、天然气及酸碱介质等
驱动方式:扁形手柄

产品尺寸

W型流量调节测温球阀(图1)


DN(mm)

公称直径

H

d

t

L

H1

H2

A

W T(kg)

A/B

20

15

42

26.9/25

3

200

47

88

145

1.1

25

20

48

33.7/32

3

230

47

90

145

1.4

32

25

60

42.4/38

3

260

48

95

145

2

40

32

76

48.3/45

4

260

48

100

180

2.7
