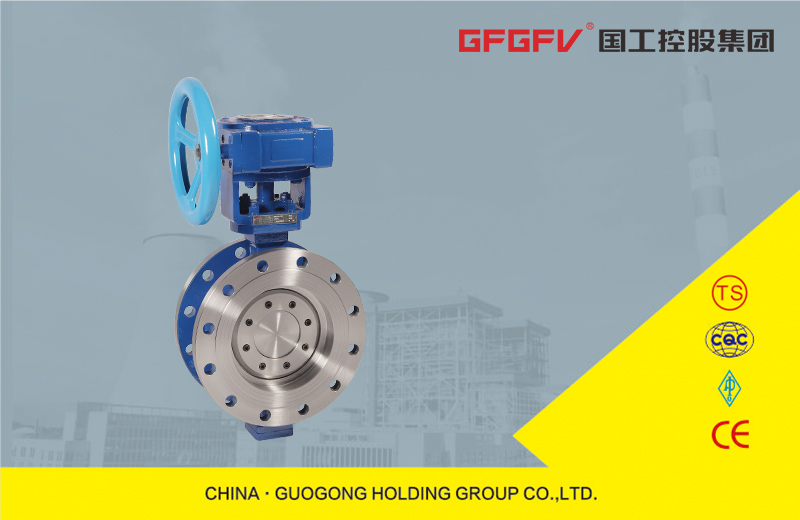

瓦斯蝶阀
瓦斯蝶阀

该阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。可以运送泥浆,在管道口积存液体最少。低压下,可以实现良好的密封,调节性能好。防爆型电动蝶阀蝶板的流线形设计,使流体阻力大大减小,可谓是一种节能型产品。电动蝶阀阀杆为通杆结构,经过调质处理,有良好的综台力学性能和抗腐蚀性,抗擦伤性。防爆型电动瓦斯蝶阀启闭时阀杆只作旋转运动而不作升降运行.阀杆的填料不易破坏.密封可靠。其蝶板锥销固定,外伸端为防冲出型设计,避免了在阀杆与蝶板连接处意外断裂时阀杆崩出。

结构特点

 1、由于软密封蝶阀的密封副和填料多采用聚四氟乙烯、对位聚苯、尼龙、橡胶等高分子聚合物,在频繁启闭的过程中容易产生静电,用于部分易燃、易爆介质的场合会打出火花,造成危险隐患。瓦斯专用阀要求设有防静电结构。我厂生产的蝶阀在蝶板与阀杆、阀体之间设置导弹簧,将静电及时传入管道导入地下,确保系统安全。
2、蝶阀是管线运输中不可缺少的关键部件,为了以防火灾发生时,由于密封面的破坏造成介质的大量流失,蝶阀设计成耐火结构,即在软材料融化后形成金属的硬密封,在火灾期间有些的防止介质外流造成更大的损失。根据用户的需要,蝶阀的阀座及阀杆的密封部位,可以加装注脂阀,当密封部位因磨损或其他原因产生泄漏时,通过注脂阀注入密封脂,起到暂时的密封作用,以便及时采取有效营救措施。
3、根据需要蝶阀可设计成操作机构加长形式,适用于管线埋地辅设安装的场所。适用于低温工况的蝶阀,采用长颈结构设计,使得填料远离介质,避免填料失效。此结构 与操作机构的加长有本质性区别。
4、耐高温、耐磨损、使用寿命长。蝶阀最大区别在于:采用三偏心设计结构。其蝶板安装中心与旋转中心设计有严谨的偏心距„当阀门开启10°乃至全开时,蝶阀的阀座密封面与蝶板即处于无接触状态,关闭时蝶板随阀杆回旋并偏转入阀座密封面而使之密闭。故因启闭过程中的少、无磨损而延长阀门的使用寿命。
5、当蝶阀管路流体压力传入阀座密封函槽内时,由于Posson’s分力作用原理,使密封件在管路压力作用时和O型圈胀力而产生的合力,将阀座密封面挤向蝶板而使阀门密 封。这种独特的密封结构可随管路压力的增加而产生更大的密封力。
6、本蝶阀的阀座可以微调。在阀门使用一定年限后,当密封圈自行磨耗出现渗漏时,可在不拆开阀门的情况下,由调节螺钉把密封压圈向蝶板方向微调到需要的尺寸,就 可得到补偿并具有新阀同样的密封性能。
7、多层次硬密封炫阀系列除配手动装置外,尚可配气动装置或电动装置构成手动蝶阀、气动蝶阀(可附罝反馈信号和加置电-气阀门定位器)和电动蝶阀等三大类六个系列产品。
8、我们的蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量凋节功能和关闭密封特性,是 近十几年来发展最快的阀门品种之一。我们的金属密封蝶阀耐高溫、高压、高密封性、长寿命、优良的调节特性以及一阀多用功能,其可靠性及其他性能指标均达较高水平。原始的蝶阀是一种简单的,且关闭不严的挡板阀。通常在水管路系统中作为流量调节阀和阻泥阀使用。我们的蝶阀选用防化学腐蚀的合成橡胶在蝶阀上的应用,蝶阀的性能得以提高。由于合成橡胶具有耐腐蚀、抗冲蚀,尺寸稳定,回弹性好,易于成形,成本低廉等特点,并可根据不同的使用要求选择不同性能的合成橡胶,以满足蝶阀的使用工况条件,因而被广泛用于制造蝶阀的衬里和弹性阀座。为满足高低溫度、耐腐蚀、长寿命等工业应用的使用要求,近十几年来,我们金属密封蝶阀得到了很大的发展。随着耐高温、耐低溫、耐强腐蚀、耐强冲蚀、高强度合金材料在螺阀中的应用,使金属密封玆阀在高低温度、强冲蚀、长寿命等工业领域得到了广泛的应用,使阀门在启闭过程中密封面无任何挤压、擦伤、磨损,从而使蝶阀的密封性和使用寿命成数量级提高。蝶阀在完全开启时,具有较小的流阻,当开启在大约15°至70°之间时,又能进行灵敏的流置控制,因而在大口径的调节领域,蝶阀的应用非常普遍,并将逐步成为主导阀型。由于蝶阀阀板的运动带有擦拭性,故大多数蝶阀可用于带悬浮固体顆粒的介质,依据密封件的强度也可用于粉状和颗粒状介质。三偏心金属密封蝶阀的蝶板回转中心(即阀门轴中心)与蝶板密封面形成一个尺寸A偏置,并与阀体中心线形成一个B偏置;阀体密封面中心线与阀座中心线(即阀体中心线)形成一个角度为β的角位置。

执行标准

质量保证:ISO9000
设计:CJ/T167
结构长度:GB/T12221
法兰标准:GB/T17241.6\API 598  GB/T 9113
试验标准:GB/T13927

性能参数

公称通径:DN50-DN3500 NPS2″-160″
公称压力:PN0.6MPa-PN10MPa Class125-600LB
适用温度:≤80℃
适用介质:瓦斯、天然气、煤气、液化气等
主要材质:A48,A536,WCB,LCB,CF8,CF8M,CF3,CF3M等。
结构类型:对夹式、焊接式、法兰

产品尺寸


DN

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

WSD(4)7F -Q WT(Kg)

H

WSD(4)7F -Q

WSD(6)7F -Q

WSD(9)7F -Q

PN0.6MPa

PN1.0MPa

英寸

毫米

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

z-d

D1

z-d

40

1 1/2

43

43

107

330

180

200

625

245

72

530

250

255

100

4-14

110

4-18

10

50

2

43

43

112

350

180

200

625

245

72

530

250

255

110

4-14

125

4-18

12

65

2 1/2

46

46

115

370

180

200

625

245

72

530

250

255

130

4-14

145

4-18

13

80

3

49

64

125

380

180

200

645

245

72

565

250

255

150

4-18

160

8-18

15

100

4

56

64

138

420

180

200

675

355

92

600

250

255

170

4-18

180

8-18

17

125

5

64

70

164

460

180

200

715

355

92

640

250

255

200

8-18

210

8-18

27

150

6

70

76

175

555

270

280

800

355

92

704

300

315

225

8-18

240

8-22

29

200

8

71

89

215

780

400

425

850

250

170

775

300

315

280

8-18

295

8-22

45

250

10

76

114

243

840

400

425

925

250

170

945

300

315

335

12-18

350

12-22

69

300

12

83

114

285

995

450

560

1035

450

220

1070

300

315

395

12-22

400

12-22

86

350

14

92

127

320

1050

450

560

1070

450

220

1140

300

315

445

12-22

460

16-22

122

400

16

102

140

350

1220

535

580

1190

450

220

1210

300

315

495

16-22

515

16-26

141

450

18

114

152

350

1280

535

580

1250

650

280

1335

575

714

550

16-22

565

20-26

191

500

20

127

152

380

1365

535

580

1290

650

280

1415

575

714

600

20-22

620

20-26

260

600

24

154

178

435

1460

570

660

1455

850

380

1605

656

810

705

20-26

725

20-30

380

700

28

165

229

480

1520

750

550

1585

850

380

1844

656

810

810

24-26

840

24-30

450

800

32

190

241

530

1710

750

550

1700

1250

380

2040

656

810

920

24-30

950

24-33

650

900

36

203

241

595

1810

750

550

1965

1250

380

2255

785

863

1020

24-30

1050

28-33

830

1000

40

216

300

650

1900

900

750

2015

1250

380

2380

785

863

1120

28-30

1160

28-36

1050

1200

48

254

360

775

1180

1000

925

2250

1250

380

2640

785

863

1340

32-33

1380

32-39

1400

1400

56

279

390

870

1450

1000

925




2886



1560

36-36

1590

36-42

1900

1600

64

318

440

1000

1730

1000

925




3156



1760

40-36

1820

40-48

2900

1800

72

356

490

1110

3020

1100

980




3421



1970

44-39

2020

44-48

4000

2000

80

406

540

1250

3270

1100

980




3685



2180

48-42

2230

48-48

5300


DN

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

H

WSD(4)4F -Q

WSD(6)4F -Q

WSD(9)4F -Q

PN0.25MPa

PN0.6MPa

PN1.0MPa

英寸

毫米

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

z-d D D1

z-d

D

D1

z-d

40

1 1/2

106 140 107 330 180 200 605 245 72 530 250 255 130

100

4-14

130

100

4-14

150

110

4-18

50

2

108

150

112

350

180

200

625

245

72

530

250

255

140

110

4-14

140

110

4-14

165

125

4-18

65

2 1/2

112

170

115

370

180

200

645

245

72

530

250

255

160

130

4-14

160

130

4-14

185

145

4-18

80

3

114

180

120

380

180

200

675

355

92

565

250

255

190

150

4-18

190

150

4-18

200

160

8-18

100

4

127

190

138

420

180

200

715

355

92

600

250

255

210

170

4-18

210

170

4-18

220

180

8-18

125

5

140

200

164

460

180

200

800

355

92

640

250

255

240

200

8-18

240

200

8-18

250

210

8-18

150

6

140

210

175

555

270

280

850

250

170

705

300

315

265

225

8-18

265

225

8-18

285

240

8-22

200

8

152

230

200

760

400

425

925

250

170

775

300

315

320

280

8-18

320

280

8-18

340

295

8-22

250

10

165

250

243

830

400

425

1035

450

220

945

300

315

375

335

12-18

375

335

12-18

395

350

12-22

300

12

178

270

250

895

450

560

1070

450

220

1070

300

315

440

395

12-22

440

395

12-22

445

400

12-22

350

14

190

290

280

950

450

560

1190

450

280

1140

300

315

490

445

12-22

490

445

12-22

505

460

16-22

400

16

216

310

305

1190

535

580

1250

650

280

1210

300

315

540

495

16-22

540

495

16-22

565

515

16-26

450

18

222

330

350

1255

535

580

1295

650

280

1335

575

714

595

550

16-22

595

550

16-22

615

565

20-26

500

20

229

350

380

1305

535

580

1455

850

380

1415

575

714

645

600

20-22

645

600

20-22

670

620

20-26

600

24

267

390

445

1340

570

660

1585

850

380

1605

656

810

755

705

20-26

755

705

20-26

780

725

20-30

700

28

292

430

480

1520

750

550

1700

1250

380

1844

656

810

860

810

24-26

860

810

24-26

895

840

24-30

800

32

318

470

530

1710

750

550

1865

1250

380

2040

656

810

975

920

24-30

975

920

24-30

1015

950

24-33

900

36

330

510

580

1810

750

550

2015

1500

580

2255

785

863

1075

1020

24-30

1075

1020

24-30

1115

1050

28-33

1000

40

410

550

650

1960

900

750

2226

1500

580

2380

785

863

1175

1120

28-30

1175

1120

28-30

1230

1160

28-36

1200

48

470

630

760

2250

1000

925




2640

785

863

1375

1320

32-30

1405

1340

32-33

1455

1380

32-39

1400

56

530

710

850

2435

1000

925




2886



1575

1520

36-30

1630

1560

36-36

1675

1590

36-42

1600

64

600

790

1030

2780

1000

925




3156



1790

1730

40-30

1830

1760

40-36

1915

1820

40-48

1800

72

670

870

1230

3020

1100

980




3421



1990

1930

44-30

2045

1970

44-39

2115

2020

44-48

2000

80

760

950

1350

3270

1100

980




3685



2190

2130

48-30

2265

2180

48-42

2325

2230

48-48


DN

结构长度L

外形尺寸(参考值)

法兰尺寸(标准值)

毫米

英寸

H

WSD(4)4F -Q

WSD(6)4F -Q

WSD(9)4F -Q

PN1.6MPa

PN2.5MPa

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

625

245

72

530

250

255

165

125

4-18

165

125

4-18

65

2 1/2

112

170

115

370

180

200

625

245

72

530

250

255

185

145

4-18

185

145

8-18

80

3

114

180

120

380

180

200

645

245

72

565

250

255

200

160

8-18

200

160

8-18

100

4

127

190

138

420

180

200

675

355

92

600

250

255

220

180

8-18

235

190

8-22

125

5

140

200

164

460

180

200

715

355

92

640

250

255

250

210

8-18

270

220

8-26

150

6

140

210

175

555

270

280

800

355

92

705

300

315

285

240

8-22

300

250

8-26

200

8

152

230

200

760

400

425

850

250

170

775

300

315

340

295

12-22

360

310

12-26

250

10

165

250

243

830

400

425

925

250

170

945

300

315

405

355

12-26

425

370

12-30

300

12

178

270

250

895

450

560

1035

450

220

1070

300

315

460

410

12-26

485

430

16-30

350

14

190

290

280

950

450

560

1070

450

220

1140

300

315

520

470

16-26

555

490

16-33

400

16

216

310

305

1190

535

580

1190

450

220

1210

300

315

580

525

16-30

620

550

16-36

450

18

222

330

350

1255

535

580

1250

650

280

1335

575

714

640

585

20-30

670

600

20-36

500

20

229

350

380

1305

535

580

1290

650

280

1415

575

714

715

650

20-33

730

660

20-36

600

24

267

390

445

1340

570

660

1455

850

380

1605

656

810

840

770

20-36

845

770

20-39

700

28

292

430

480

1520

750

550

1585

850

380

1844

656

810

910

840

24-36

960

875

24-42

800

32

318

470

530

1710

750

550

1700

1250

380

2040

656

810

1025

950

24-39

1085

990

24-48

900

36

330

510

580

1810

750

550

1865

1250

380

2255

785

863

1125

1050

28-39

1185

1090

28-48

1000

40

410

550

650

1960

900

750

2015

1250

380

2380

785

863

1255

1170

28-42

1320

1210

28-56

1200

48

470

630

760

2250

1000

925

2250

1250

380

2640

785

863

1485

1390

32-48

1530

1420

32-56

1400

56

530

710

850

2435

1000

925




2886



1685

1590

36-48

1755

1640

36-62

1600

64

600

790

1030

2780

1000

925




3156



1930

1820

40-56

1975

1860

40-62

1800

72

670

870

1230

3020

1100

980




3421



2130

2020

44-56

2195

2070

44-70

2000

80

760

950

1350

3270

1100

980




3685



2345

2230

48-62

2425

2300

48-70


DN

结构长度L

外形尺寸(参考值)

法兰尺寸(标准值)Flange dnwnsions (standard)

毫米 mm

英寸 Inches

L

H

WSD(4)4F -Q

WSD(6)4F -Q

WSD(9)4F -Q

PN4.0MPa

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

50

2

108

150

112

350

180

200

625

250

170

530

250

255

165

125

4-18

65

2 1/2

112

170

115

370

270

280

625

250

170

530

250

255

185

145

8-18

80

3

114

180

120

380

270

280

645

250

170

565

250

255

200

160

8-18

100

4

127

190

138

420

270

280

675

250

170

600

250

255

235

190

8-22

125

5

140

200

164

460

380

420

715

450

220

640

250

255

270

220

8-26

150

6

140

210

175

555

380

420

800

450

220

704

300

315

300

250

8-26

200

8

152

230

208

780

400

425

850

450

220

775

300

315

375

320

12-30

250

10

165

250

243

830

400

425

925

450

280

945

300

315

450

385

12-33

300

12

178

270

285

895

450

560

1035

650

280

1070

300

315

515

450

16-33

350

14

190

290

320

950

450

560

1070

650

280

1140

300

315

580

510

16-36

400

16

216

310

350

1190

535

580

1190

650

280

1210

300

315

660

585

16-39

450

18

222

330

350

1255

535

580

-

-

-

1335

575

714

685

610

20-39

500

20

229

350

380

1305

535

580

-

-

-

1415

575

714

755

670

20-42


上一个:耐高温蝶阀  下一个:多层次硬密封三偏心蝶阀
版权所有 国工控股集团有限公司 2022 . All Rights Reserved     ICP备案号:浙ICP备2021032605号-2
13868618016
